Draco minor DVI-Switch, 8x CATx Port - Zentraleinheit

Draco minor DVI-Switch, 8x CATx Port - Zentraleinheit
Art.Nr.: K459-7C

Die Zentraleinheit wird benötigt, um mehr als eine Sender- und Empängereinheiten zentral zusammen zu schalten und eine Kommunikation zwischen diesen zu ermöglichen.

Preisliste zusenden  oder  Projektpreise anfordern
Draco-Minor
            Anfrage
               Vorlage für Ihre Anfrage zum Download.
              ( Einfach Ihre Anwendung einzeichnen und uns zufaxen oder mailen.)




DVI, USB und mehr - der Draco minor (Multiplex-Repeater / Crosspoint-Switch / KVM-Switch) unterstützt die DVI Graphikschnittstelle (DVI-D) sowie, je nach Geräteausführung, USB- Tastatur/Maus (HID – Human Device Interface – dazu gehören auch Touchscreen, Tableaus und andere Zeige- bzw. Eingabegeräte) und serielle (V24/RS232) Übertragung bzw. bidirektionale Audioübertragung.

Merkmale:

  • Unerreichte Bildqualität in allen Auflösungen
  • Monitorauflösungen bis 1920 x 1200 @ 60Hz (1280 x 1024 @ 75Hz) bei allen Kabellängen bis zur Maximalentfernung
  • Basisversionen für den Betrieb eines entfernten Arbeitsplatzes mit Monitor, und Tastatur/Maus
  • USB (mit USB sind Tastaturen, Mäuse sowie alle HID (=Human interface device) Geräte wie Touchscreen, Graphiktablets, ... anschließbar)
  • Dual-Access Version: zusätzlich zum entfernten Arbeitsplatz kann ein Monitor direkt am PC angeschlossen werden.
  • Dual-Head Ausführungen optional: Es werden pro Arbeitsplatz zwei Monitore unterstützt (Doppelgraphikkarte).
  • Maximale Bildauflösung bei allen Übertragungsstrecken
  • Kompatibel zu allen Betriebssystemen
  • Kann auch als Slave für Draco™ major verwendet werden
  • Über Einbaukits einbaubar in 19"-Schränke. Es können bis zu 4 Geräte in 1HE eingebaut werden. Das spart kostbaren Schrankplatz

Durch hocheffektive Komprimierungsalgorithmen wird die maximale Datenrate der Übertragung optimal genutzt. Selbst bei höchsten Auflösungen (1920x1200) ist ein flüssiges Arbeiten und ein ruckelfreies Abspielen von Videos möglich. Dabei ist die maximal mögliche Übertragungsstrecke – im Gegensatz zu anderen Geräten – NICHT von der Auflösung abhängig! Selbst bei der maximalen Auflösung von 1920x1200 werden mit CATx 140m Distanz spielend erreicht.

Anwendungsbeispiele:

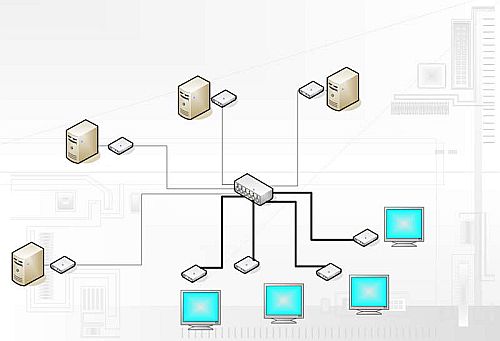

Als Crosspoint Switch erlaubt das Gerät den Anschluss an bis zu 7 (bis zu 140m entfernten) PC (DVI Signalquellen). Dazu wird direkt an jedem PC (jeder Signalquelle) eine Local Unit installiert. Die empfangenen Signale (DVI + optional seriell/Audio) können auf die verbleibenden Ausgänge geschaltet werden. Beispiele: Bei 3 Signalquellen können diese auf bis zu 5 Anzeigegeräte geschaltet werden, bei 6 Signalquellen auf bis zu 2 Anzeigegeräte. Von diesen Ausgängen aus können die (bis zu 140m entfernte) Anzeigegeräte angesteuert werden. Dazu wird an jeder Anzeigeeinheit eine Remote Unit installiert. Optional kann anstatt eines Anzeigegerätes ein zweiter Repeater kaskadiert werden. Die perfekte Lösung für alle echten Digital Signage Anwendungen! Die Umschaltung erfolgt über eine serielle Schnittstelle. Optional können Schaltzustände als Makro gespeichert werden, die dann über den Taster am Gerät abgerufen werden können.

kleiner Crosspoint-Switch

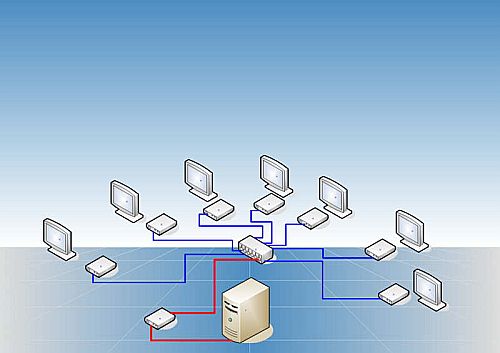

Als Repeater erlaubt das Gerät den Anschluss an einen (bis zu 140m entfernten) PC. Dazu wird direkt am PC eine Local Unit installiert. Die empfangenen Signale (DVI + optional seriell/Audio) werden auf 7 gleichwertige Ausgänge verteilt. Von diesen 7 Ausgängen können bis zu 7 (bis zu 140m entfernte) Anzeigegeräte angesteuert werden. Dazu wird an jeder Anzeigeeinheit eine Remote Unit installiert. Optional können zwei unabhängige Signalquellen jeweils auf bis zu drei Anzeigegeräte verteilt werden oder vier Signalleitungen können für größere Entfernungen aufbereitet werden. Optional kann anstatt eines Anzeigegerätes ein zweiter Repeater kaskadiert werden. Die perfekte Lösung für alle echten Digital Signage Anwendungen!

Multiplex-Repeater

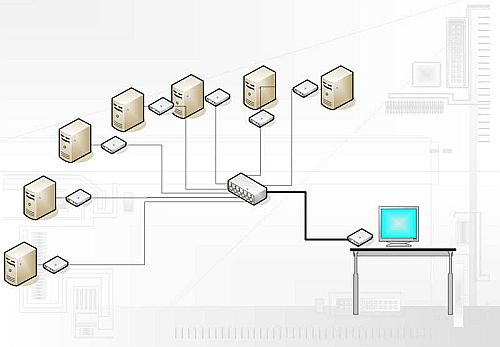

Als KVM- Switch erlaubt das Gerät zwei Betriebsmodi: 7:1 Umschaltung für Singlehead Access bzw. 3:1 für Dual-Head. Es können 7(3) (bis zu 140m entfernte) PC mit einer Konsole bedient werden. Dazu wird direkt an jedem PC eine Local Unit installiert. Die empfangenen Signale (DVI, Tastatur/ Maus + optional seriell/Audio) werden auf den Ausgang geschaltet. Von diesem Ausgang kann eine (bis zu 140m entfernte) Bedienkonsole angesteuert werden. Dazu wird an der Konsole eine Remote Unit installiert. Optional kann anstatt eines Rechners ein zweiter KVM- Switch kaskadiert werden. Damit steuern Sie von einer Konsole bis zu 49 Rechner mit einem Monitor (Single-Head) oder bis zu 9 Rechner mit zwei Monitoren (Dual-Head). Die Umschaltung erfolgt mit Hilfe des am Gerät angebrachten Tasters (sequentiell), durch die serielle Schnittstelle oder durch eine Tastenkombination an der angeschlossenen Bedientastatur.

kleiner KVM-Switch

Eigenschaften:

  • max. Monitorauflösung: DVI  1920x1200@60Hz (kleinere Auflösungen mindestens bis 75Hz)
  • Farbtiefe bis 24 Bit
  • Strecken:140m mit Cat5, Cat5e, Cat6, Cat7 (jeweils zwischen Local Unit und Draco™ minor bzw. zwischen Draco™ minor und Remote Unit)
  • DVI-D für die Monitorübertragung
  • USB - nur Tastatur/Maus bzw. HID
  • Ausführungen Singlehead (1x Graphik) oder Dual-Head (2x Graphik)
  • optional mit seriell/Audio- Unterstützung
  • Gehäuseausführung (19"-montierbar)
Preis auf Anfrage
